FEATURES

GNSS frequencies

L-Band (MSS)

GPS                                               L1, L2, L5

GLONASS                                      L1, L2, L3

Galileo                                E1, E5a, E5b, E6

BeiDou                                         B1, B2, B3

SBAS                                                   L1, L5

IRNSS                                                       L5

QZSS                                        L1, L2, L5, L6

Polarisation                                         RHCP

Axial ratio                        < 0.5 db at zenith

Radiation coverage (dBic)

                                   L1                          L2

Zenith                        6.7                         5.8

15° elevation            -3.5                       -1.7

10° elevation            -4.3                       -2.6

5° elevation              -5.5                       -3.5

Horizon                    -6.6                       -4.4

Amplifier

Noise figure             2.0 dB typ. lower band

Input voltage      +2.7 to +24 VDC nominal

Current                       <45 mA (50 dB gain)

Impedance                                           50 Ω

VSWR                                        <1.5:1 max.

Gain variation with temp       3dB max over  operational

                                      temperature range

P1dB output                                  +12 dBm

Out of band rejection     900 MHz     50 dB

                                      1400 MHz     35 dB

                                      1000 MHz     40 dB

                                      1500 MHz     56 dB

                                      1100 MHz    25 dB

                                      1360 MHz    30 dB

                                      1700 MHz      0 dB

Group delay variation       <10 ns for each    band

Antenna

Antenna gain                 7.5 dBic to 8.5 dBic (all frequencies)

Efficiency                                            >70%

Phase centre variation               <1mm/0.03

 in Phase centre offset (RMS)       ± 0.2 mm / 0.008 in

IGS reference                            SEPVC6150L

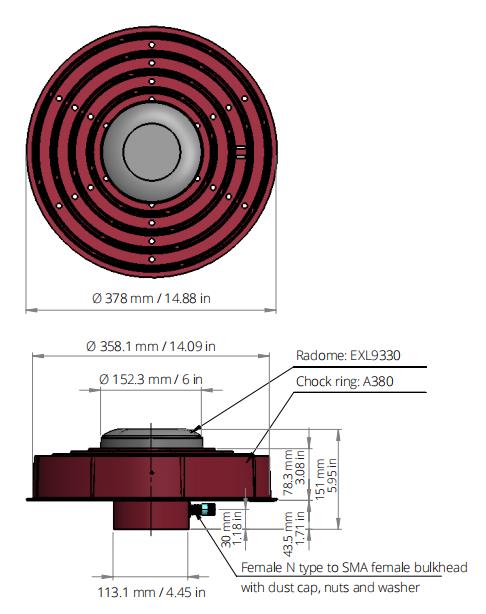

Mechanicals & Environmental

Antenna Reference Plane (ARP)       Bottom of 5/8” thread

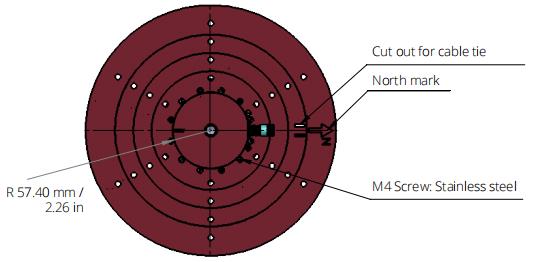

North orientation Indicator            Mark on choke aligned with  connector

Operating temperature range      -55° C to +85° C

                                                      -40° F to +185° F

Weight                                     4 Kg / 8.8 lb (no radome)

Mounting thread        5/8” x 11 TPI female

Connector                            N-type female

Certification                  IP67, RoHS, REACH, WEEE, CE,

                                             ISO 9001-2015

Shock                               vertical axis: 50 G

                                          other axes: 30 G

ESD Circuit Protection   15 kV air discharge
