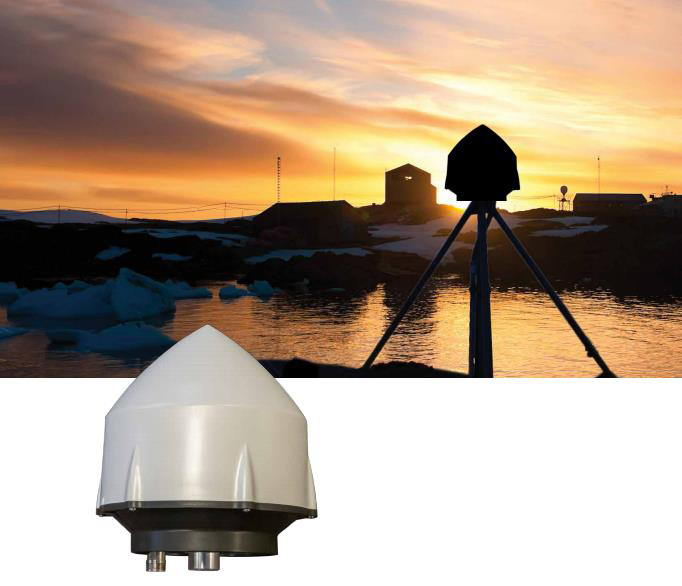

FEATURES

GNSS Frequencies

L-Band (MSS)

GPS                                                L1, L2, L5

GLONASS                                      L1, L2, L3

Galileo                                 E1, E5a, E5b, E6

BeiDou                                          B1, B2, B3

SBAS                                                    L1, L5

IRNSS                                                        L5

QZSS                                         L1, L2, L5, L6

Polarisation                                         RHCP

Axial Ratio                       < 0.5 db at zenith

Radiation Coverage (dBic)

                                                   L1          L2

Zenith                                       6.7          5.8

15° elevation                            -3.5       -1.7

10° elevation                            -4.3        -2.6

5° elevation                              -5.5        -3.5

Horizon                                    -6.6        -4.4

LNA

Gain variation with temp.       3dB max over operational

                                       temperature range

 LNA gain flatness           1.5 dB over frequency  range (typ)

P1dB output                                   +12 dBm

Bandwidth                      1164 – 1300 MHz

                                       1559 – 1610 MHz

LNA noise figure           2.5 dB typ. at 25 °C

VSWR (at LNA output)              <1.5:1 max.

Supply voltage range          +2.7 to 24 VDC nominal

Supply current            <35 mA (35 dB), <45 mA (50 dB)

Out of band rejection   <800 MHz   >60 dB

                                     <950 MHz      60 dB

                                   <1100 MHz      60 dB

                                   >1450 MHz      60 dB

                                   <1536 MHz      50 dB

                                   >1650 MHz       50 dB

                                   >1800 MHz   >60 dB

Group delay variation      1164-1300 MHz     7ns (max)

                    1559-1610 MHz      15ns (max)

Antenna

Antenna Gain            5 dBic to 7 dBic (all frequencies)

Efficiency                                            >70%

Phase centre variation       ± 1 mm / 0.04 in

Phase centre offset (RMS)    ± 0.2 mm / 0.008 in

IGS reference                  TWIVP6050_CONE

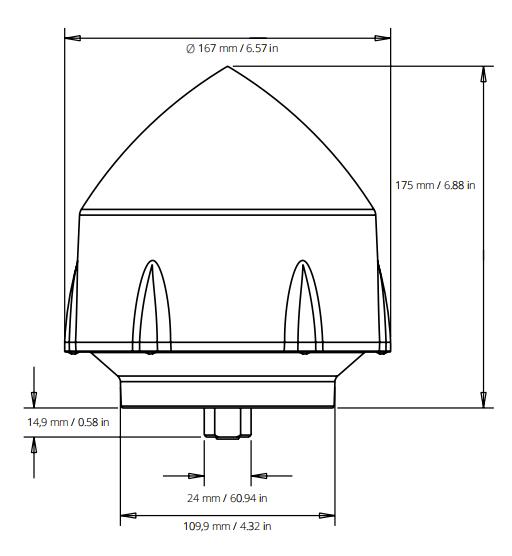

Mechanicals & Environmental

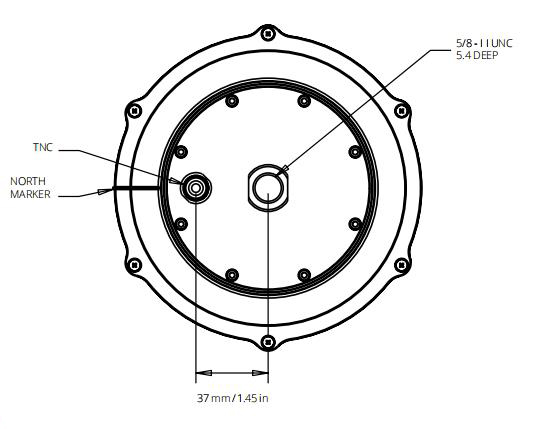

Antenna Reference Plane (ARP)       Bottom of 5/8” thread

 North orientation indicator          Mark on radome above  connector

Operating temperature range       -40° C to +85° C

                                                      -40° F to +185° F

Weight                                    820 g / 1.8 lb

 Mounting thread      5/8” x 11 TPI female

Connector                                 TNC Female

Certification                    IP 67, RoHS, WEEE, REACH, CE

Shock                               vertical axis: 50 G

                                          other axes: 30 G

Vibration                              MIL STD 810D
